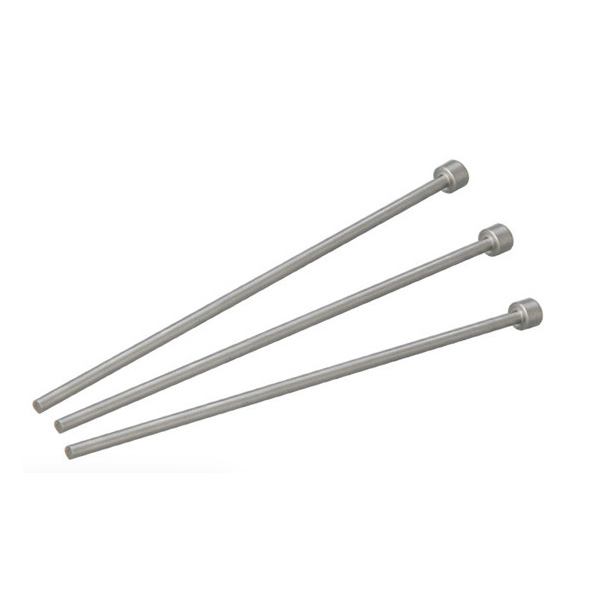

OPin guiadoControla a traxectoria de movemento do dispositivo mecánico mediante restricións xeométricas e orientación mecánica. O seu deseño estrutural inclúe un cilindro de precisión e un cono de posicionamento. O pasador guiado está feito de aliaxe de carburo de tungsteno endurecido en superficie cunha alta dureza de Rockwell e pode soportar cargas laterais a nivel 2000N.
A función central doPin guiadoreflíctese no mecanismo de restrición cinemática. O sistema PIN dobre guía forma unha estrutura de posicionamento para eliminar os tres graos de liberdade rotativos no movemento do plano. O deseño do chaff reduce a tensión de contacto inicial do conxunto e a estrutura de diámetro de gradiente produce un efecto de amortecemento hidráulico ao final do ictus, o que pode amortiguar a carga de impacto da velocidade. A diferenza entre o coeficiente de expansión térmica e o material base pode evitar eficazmente o fracaso do axuste causado polo aumento da temperatura.
A precisión dinámica doPin guiadomantense polo revestimento similar ao diamante superficial e a taxa de desgaste é baixa durante a operación de traballo. A ranura de lubricación pechada almacena graxa de disulfuro de molibdeno, que mantén a película lubricante intacta en probas de 2 millóns de ciclos. O aviso de falla é controlado por un sensor de emisión acústica. Cando o espectro de vibracións aumenta en 15db na banda de frecuencias de 5-8 kHz, indica a iniciación de microcracks no eixe do pin. Estes elementos de enxeñaría garanten que os pinos da guía poden conseguir unha precisión de posicionamento repetible a nivel de micras en equipos de precisión de alta velocidade.
